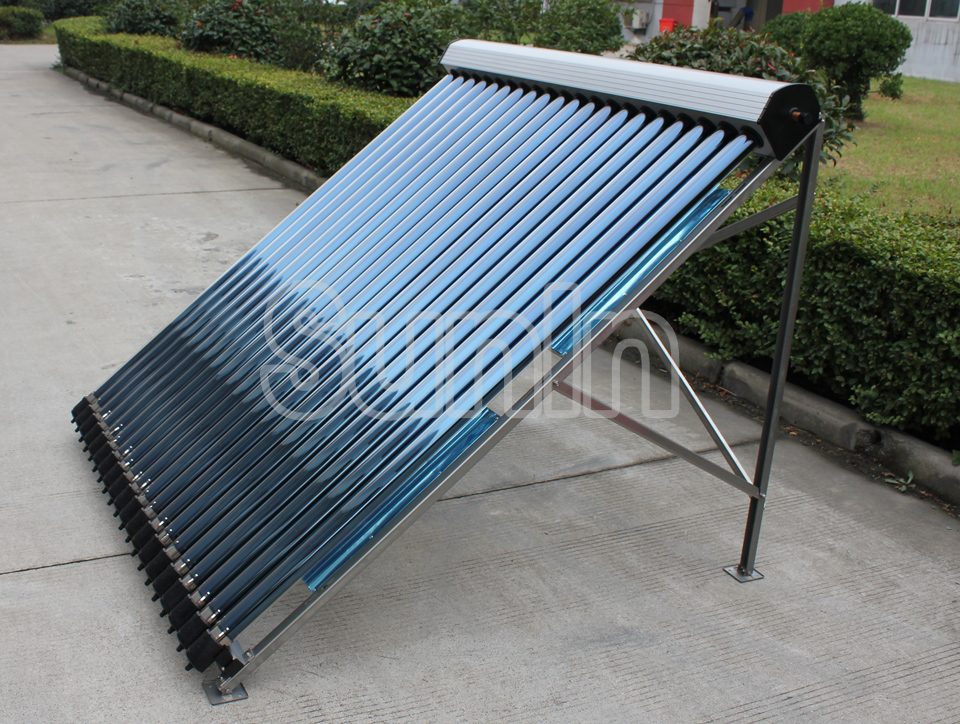

отстрани SB

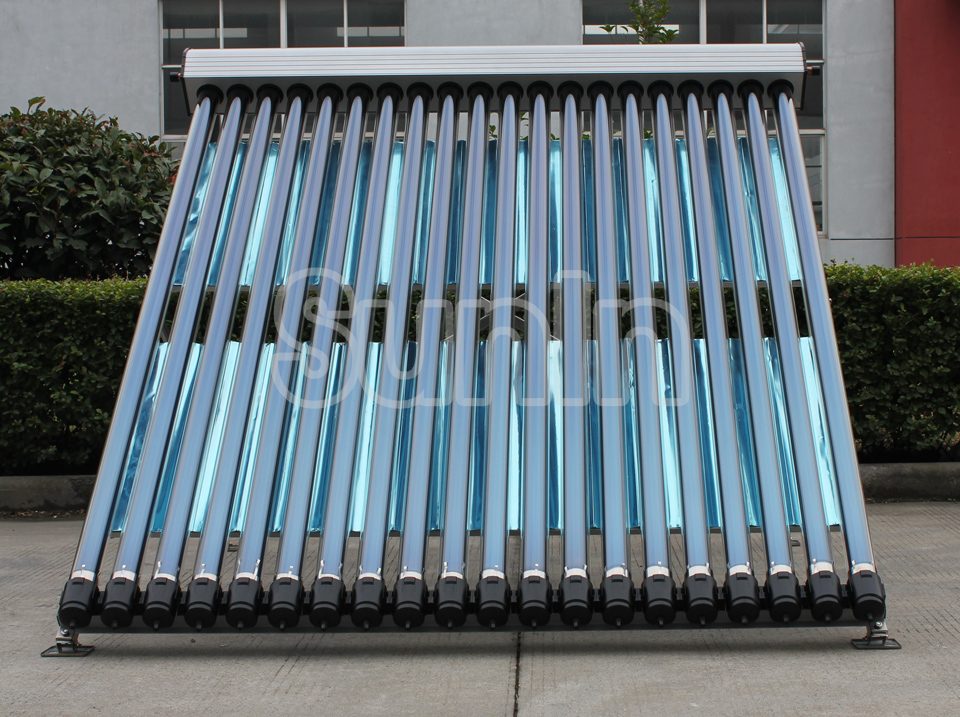

фронтално SB
Соларният панел се състои от колекторна кутия, колектор от медна тръба и вакуумни тръби с термотръба Heat Pipe. Отличава се с бързият си старт и висока скорост на преноса на топлината. При счупване на една или повече вакуумни тръби системата си остава действаща, само че с намален капацитет. Използва се за сплит соларни системи под налягане с работна течност пропилен гликол.
Спецификация и цени.

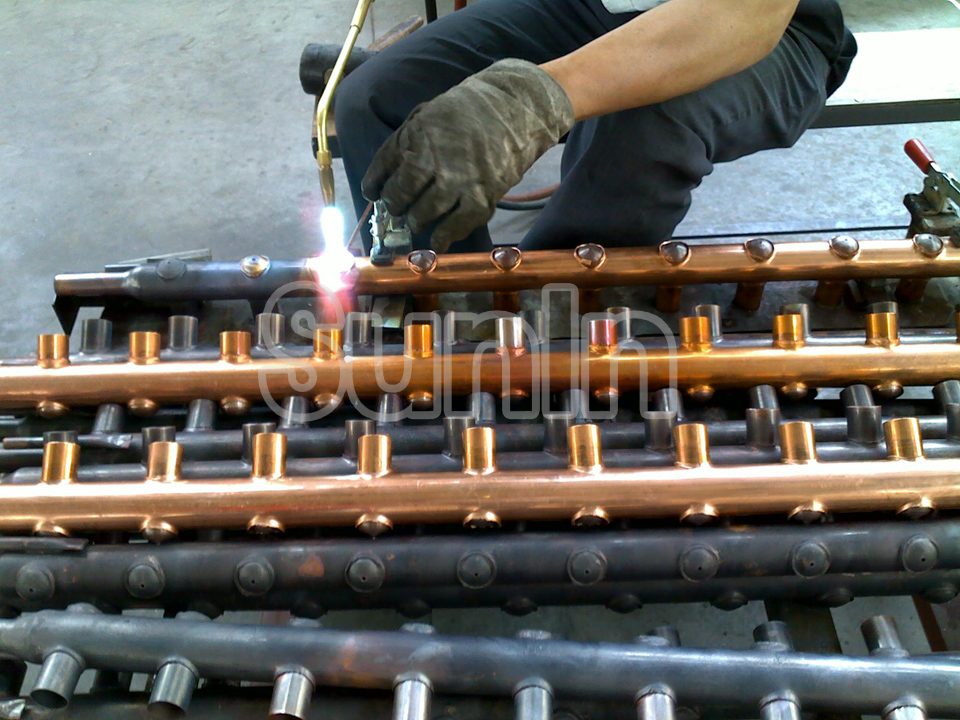

Колектор - медна тръба с диаметър 32 мм. Максимално работно налягане 6.0 бара.

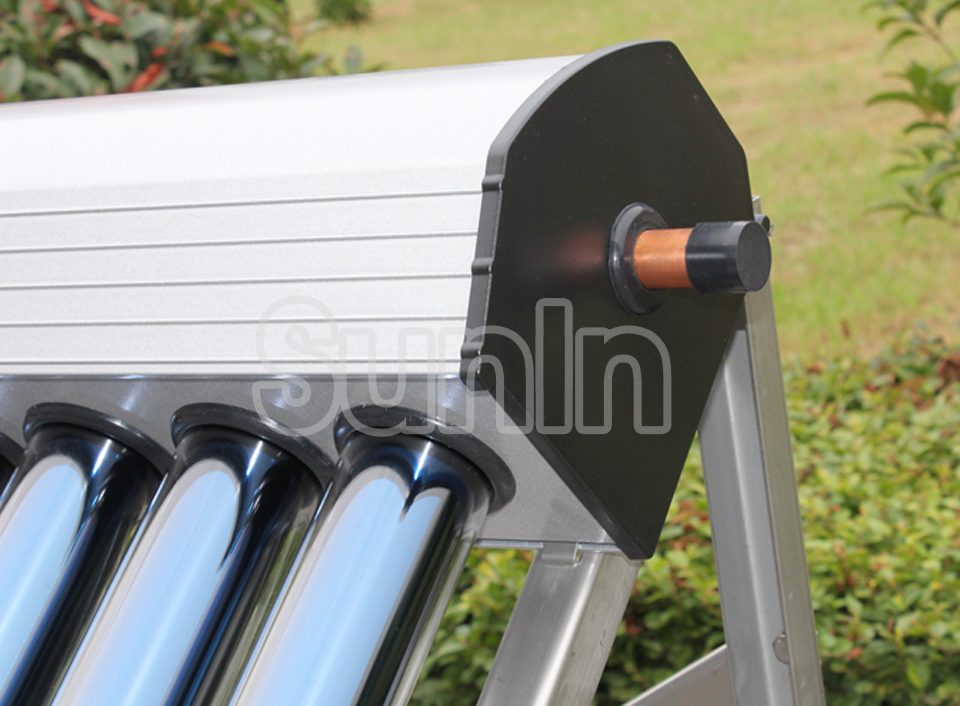

Кутия - алуминий с дебелина 3 мм.
Изолация - каменна вата.

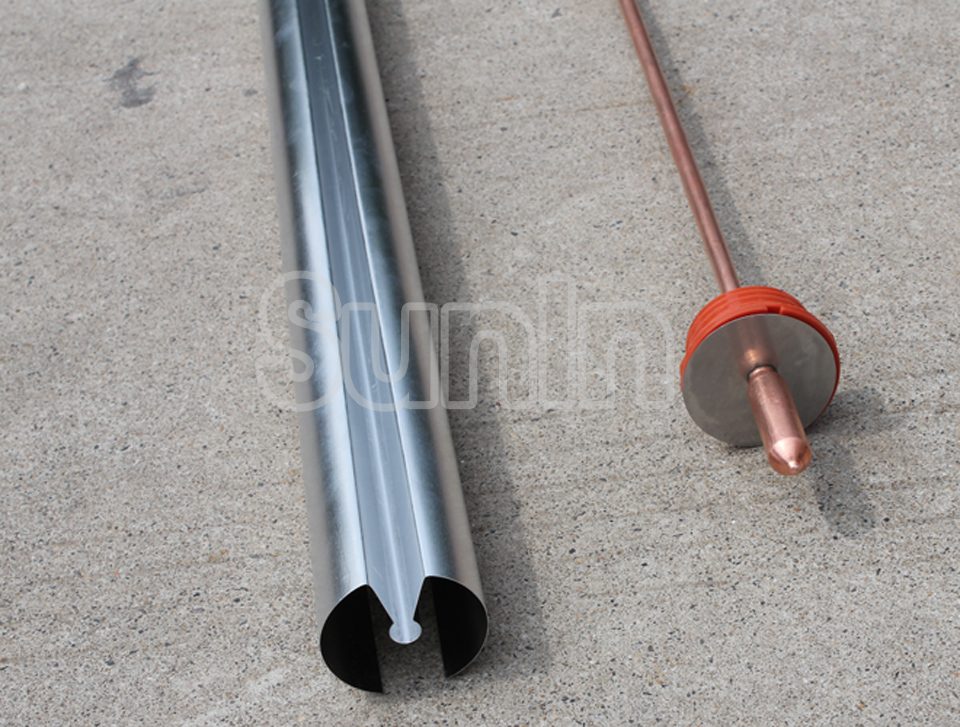

Вакуумни тръби с Heat Pipe - Боросиликатно стъкло с дебелина 1.6 мм, 1800/58 мм с 3-слойно покритие SS-CU-ALN/ALN. Термотръби от мед с дебелина 0.6 мм и дължина на кондензатора 60 мм.
Крепежни болтове - М8 неръждаема стомана SUS304.
Фитинги - вход/изход медна тръба с диаметър 22 мм.

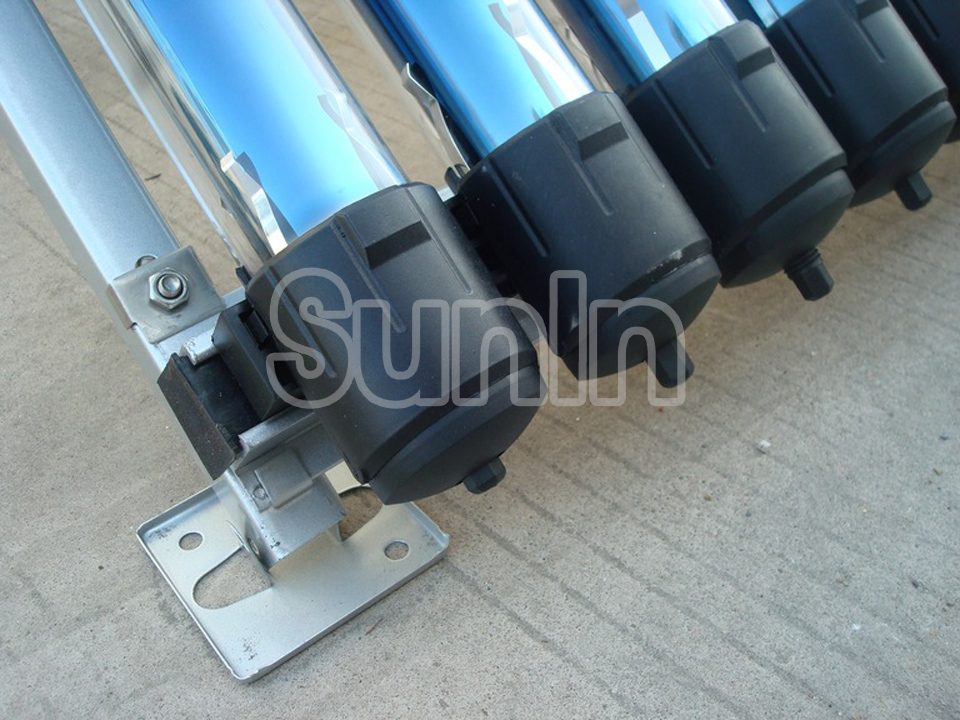

Стойка - неръждаема стомана SUS201 с дебелина 1.2 мм. Ъгъл 40 градуса.
Капацитет (литри) | Ефективна площ (м2) | Размери SB ДхШхВ (мм) | Евро | SB Лева | |
|---|---|---|---|---|---|
12 тръбен | 100 | 0.92 | 1600х1110х1450 | 544 | 1060 |
15 тръбен | 120 | 1.15 | 1600х1350х1450 | 651 | 1270 |
18 тръбен | 150 | 1.37 | 1600х1590х1450 | 749 | 1460 |
20 тръбен | 165 | 1.37 | 1600х1750х1450 | 800 | 1560 |
24 тръбен | 200 | 1.83 | 1600х2070х1450 | 918 | 1790 |
30 тръбен | 250 | 2.29 | 1600х2550х1450 | 1072 | 2090 |
* Цените са с включено ДДС.
Гаранционни срокове по елементи.
Колектор медна тръба - 5 години.
Вакуумни тръби с Heat Pipe - 5 години за загуба на вакуума.
Сглобяване.
Сглобяването на колектора не представлява особена трудност. Проектирането, монтажа и пускането в действие на системата е необходимо да се извърши от специалисти.
Ръководство за сглобяване SB Снимки.
