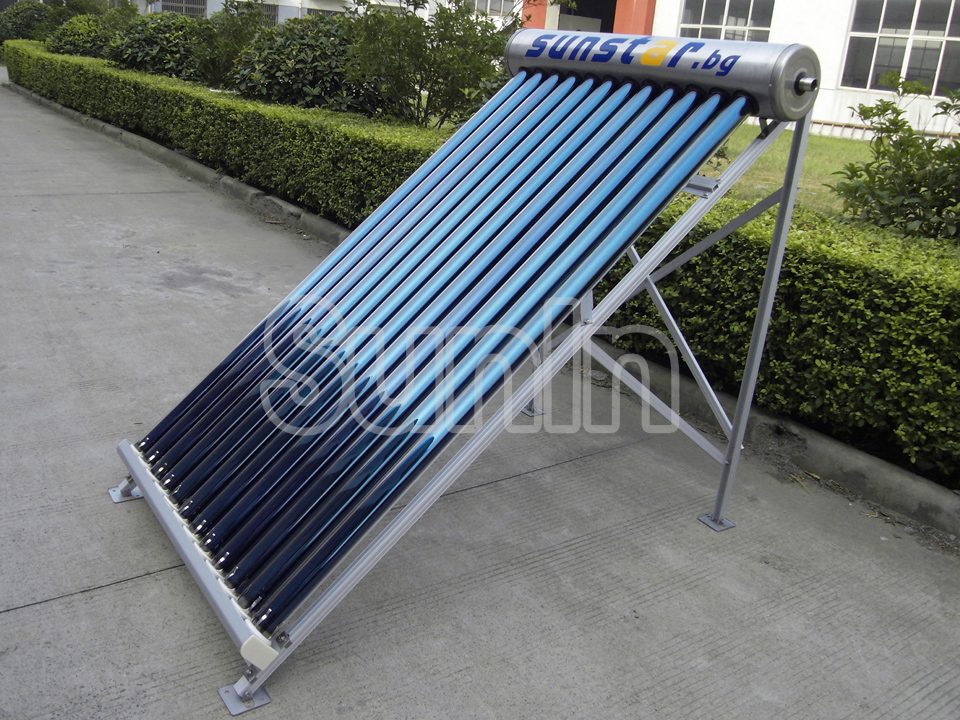

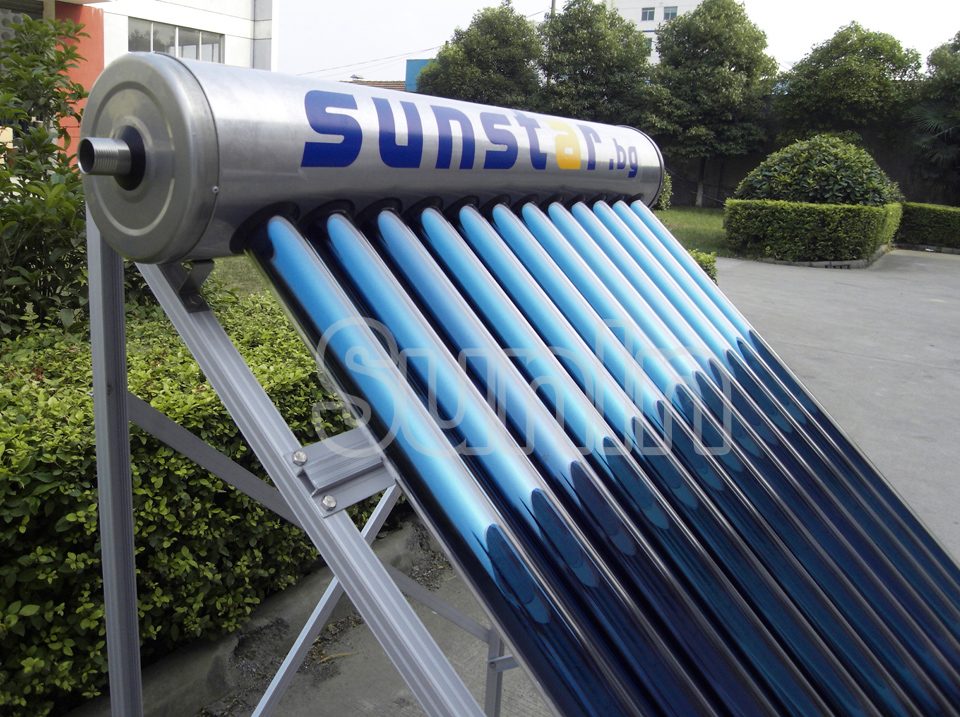

хоризонтален колектор SGH

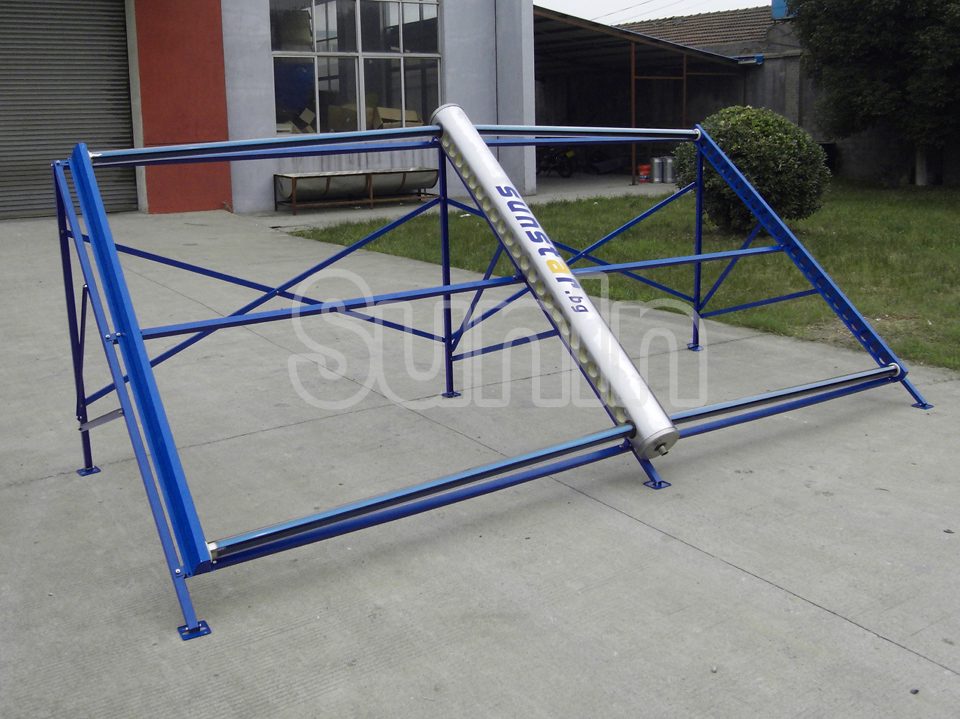

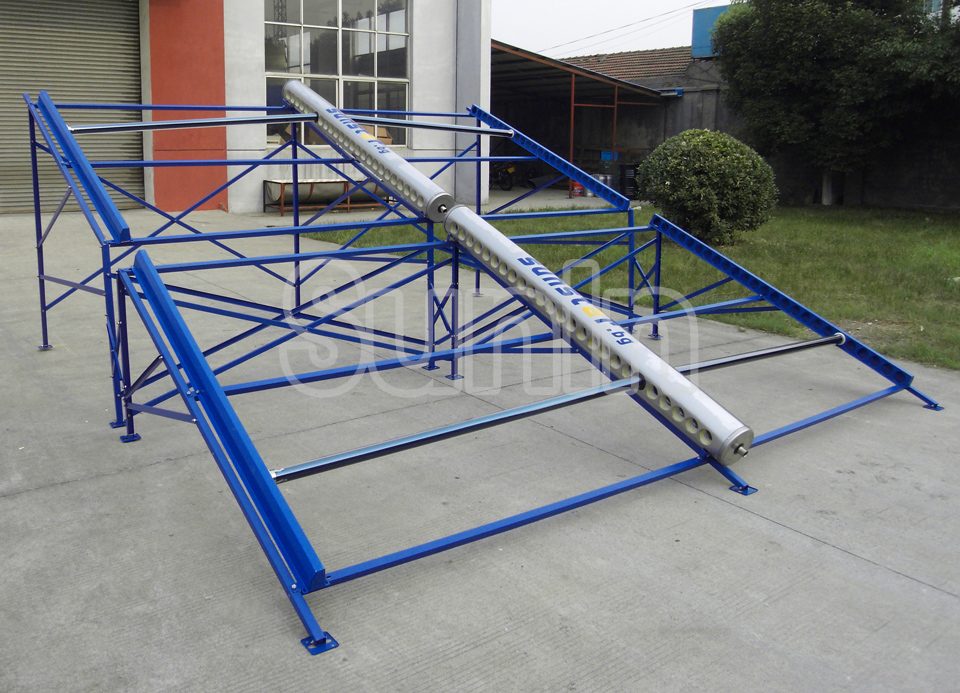

двустранен колектор SG
Колекторът е многократно умален водосъдържател с вход и изход за циркулация на водата. Вакуумните тръби са запълнени с вода. Могат да се използват само за отворена сплит или самоизточваща (drain-back solar) се соларни системи. Максимално работно налягане 0,2 Бара.
Не са разпространени в България и се приемат с недоверие за разлика от други страни, където са предпочитани. Една от причините е непознаването им и насадилото се мнение, че при зимни условия е задължително да се ползва антфризна течност. Намират приложение, както за малки така и за системи с голям капацитет.
Предимствата са им ниската цена и по-ниските разходи за инсталация на системата.
Спецификация и цени.
Вътрешен съд на колектора - диаметър 130 мм, неръждаема стомана Food grade SUS304-2B с дебелина 0.41 mm. Максимално допустимо налягане 0.2 бара.
Обшивка - диаметър 190 мм, неръждаема стомана Food grade SUS304-2B с дебелина 0.31 mm.
Изолация - полиуретанова пяна с дебелина 30 мм.
Вакуумни тръби - Боросиликатно стъкло с дебелина 1.6 мм, 1800/58 мм с 3-слойно покритие SS-CU-ALN/ALN.
Крепежни болтове - М8 неръждаема стомана SUS304.
Фитинги - вход 1" външна, изход 1" външна.
Стойка SGH - алуминий с дебелина 1.5 мм.
Стойка SG - ламарина от стомана с дебелина 1.5 мм, галванизирана и боядисана с изпичане на боята по автомобилна технология.
Капацитет (литри) | Ефективна площ (м2) | Размери ДхШхВ (мм) | Евро | Лева | |
|---|---|---|---|---|---|
12 тръбен | 100 | 0.92 | 1600х1110х1450 | 374 | 730 |
15 тръбен | 120 | 1.15 | 1600х1350х1450 | 456 | 890 |
18 тръбен | 150 | 1.37 | 1600х1590х1450 | 538 | 1050 |
20 тръбен | 165 | 1.52 | 1600х1750х1450 | 595 | 1160 |
24 тръбен | 200 | 1.83 | 1600х2070х1450 | 662 | 1290 |
30 тръбен | 250 | 2.29 | 1600х2550х1450 | 759 | 1480 |
50 тръбен | 415 | 3.81 | 2100Х3970Х850 | 1072 | 2090 |
100 тръбен | 830 | 7.62 | 4230Х3970Х1700 | - | - |
* Цените са с включено ДДС.
Гаранционни срокове по елементи.
Воден колектор - 5 години.
Вакуумни тръби - 5 години за загуба на вакуума.
Сглобяване.
Сглобяването на колектора не представлява особена трудност. Проектирането, монтажа и пускането в действие на системата е необходимо да се извърши от специалисти.

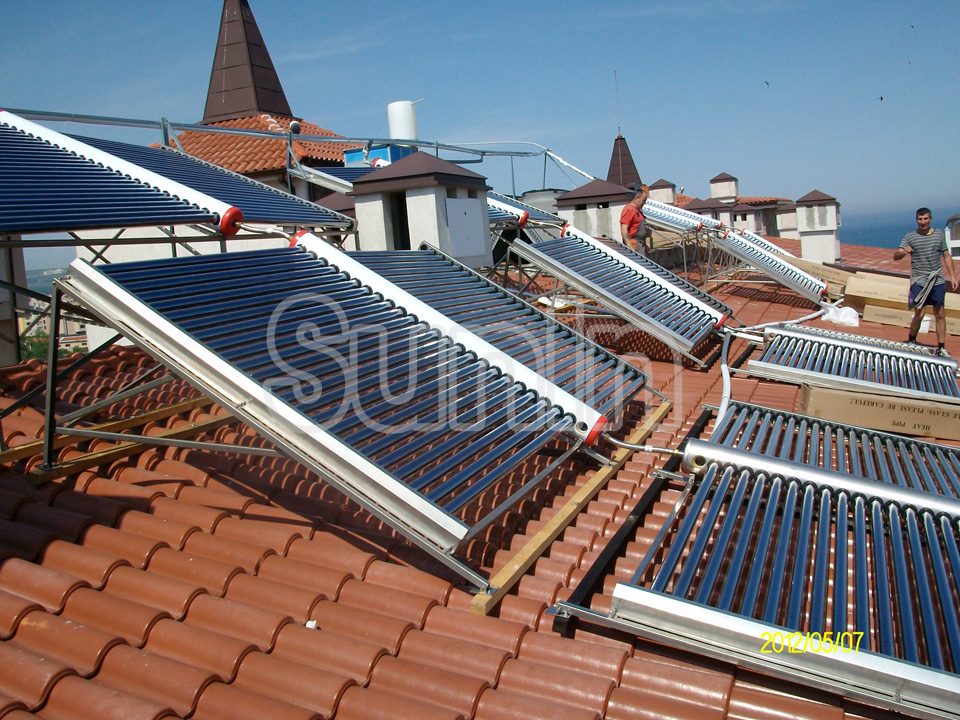

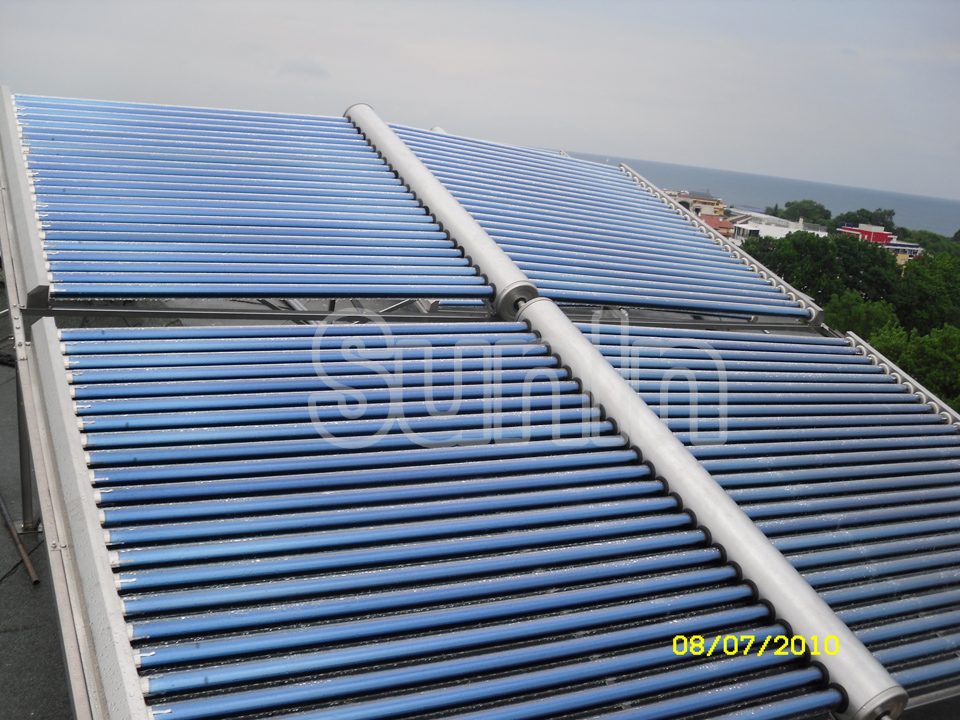

Ръководство за сглобяване SG-H Ръководство за сглобяване SG Снимки на наши продукти.
